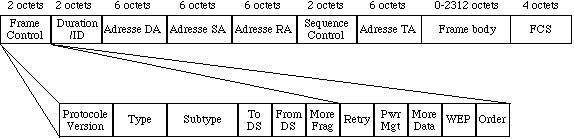

Protocol Version : fixé à zéro - 2 bits
Type/Subtype : Identifie le type de trame 802.11 - 2/4 bits
To DS : bit à 1 si la trame est à destination du DS
From DS : bit à 1 pour les trames en provenance du DS
More Frag : bit indiquant que d'autres fragments de trames suivent
Retry : bit à 1 pour toute trame réémise
Pwr Mgt : bit à 1 si la station est en mode power-save
More Data : Le bit à 1 indique à une station en mode power-save
que d'autres trames sont en attente au niveau de l'AP
WEP : bit à 1 si l'algorithme WEP a été activé
Order : bit à 1 indique un mode de transmission des données
ordonnées.
Duration/ID : Durée d'utilisation du canal de transmission
Adresse DA/SA/RA/TA : Adresse destination (finale) / source(initiale) / station
réceptrice (niveau sans fil) / station émétrice (niveau
sans fil).
Sequence control : Indique le numéro du fragment (4 bits) et celui
de la séquence (12 bits).
Suivant le type de trame émise certains champs peuvent être absent de la trame.
| Type |
Description du type |
Subtype |
Description |
| 00 |
Management |
0000 |
Association request |
| 00 |
Management |
0001 |
Association response |
| 00 |
Management |
0010 |
Reassociation request |
| 00 |
Management |
0011 |
Reassociation response |
| 00 |
Management |
0100 |
Probe request |
| 00 |
Management |
0101 |
Probe response |
| 00 |
Management |
0110-0111 |
Reserved |
| 00 |
Management |
1000 |
Beacon |
| 00 |
Management |
1001 |
Annoucement traffic indication message |
| 00 |
Management |
1010 |
Disassociation |
| 00 |
Management |
1011 |
Authentication |
| 00 |
Management |
1100 |
Deauthentication |
| 00 |
Management |
1101-1111 |
Reserved |
| 01 |
Control |
0000-1001 |
Reserved |
| 01 |
Control |
1010 |
Power Save (PS)-Poll |
| 01 |
Control |
1011 |
Request To Send (RTS) |
| 01 |
Control |
1100 |
Clear To Send (CTS) |
| 01 |
Control |
1101 |
ACK |
| 01 |
Control |
1110 |
Contention Free (CF)-end |
| 01 |
Control |
1111 |
CF-end + CF-ACK |
| 10 |
Data |
0000 |
Data |
| 10 |
Data |
0001 |
Data + CF-Ack |
| 10 |
Data |
0010 |
Data + CF-Poll |
| 10 |
Data |
0011 |
Data + CF-Ack+CF-Poll |
| 10 |
Data |
0100 |
Null function (no Data) |
| 10 |
Data |
0101 |
CF-Ack |
| 10 |
Data |
0110 |
CF-Poll |
| 10 |
Data |
0111 |
CF-Ack + CF-Poll |
| 10 |
Data |
1000-1111 |
Reserved |
| 11 |
Data |
0000-1111 |
Reserved |
